Lega SN100CV

SN100CV®, nuova lega brevettata da Nihon Superior per applicazioni ad alta affidabilità, è formulata sulla base eutettica della lega SN100C (SnCu0,7NiGe) e si propone come efficace alternativa alla SAC305.

Grazie all’aggiunta di bismuto è possibile migliorare la resistenza del giunto di circa il 30% rispetto alle leghe SN100C® raggiungendo, o addirittura superando, quelle che contengono argento.

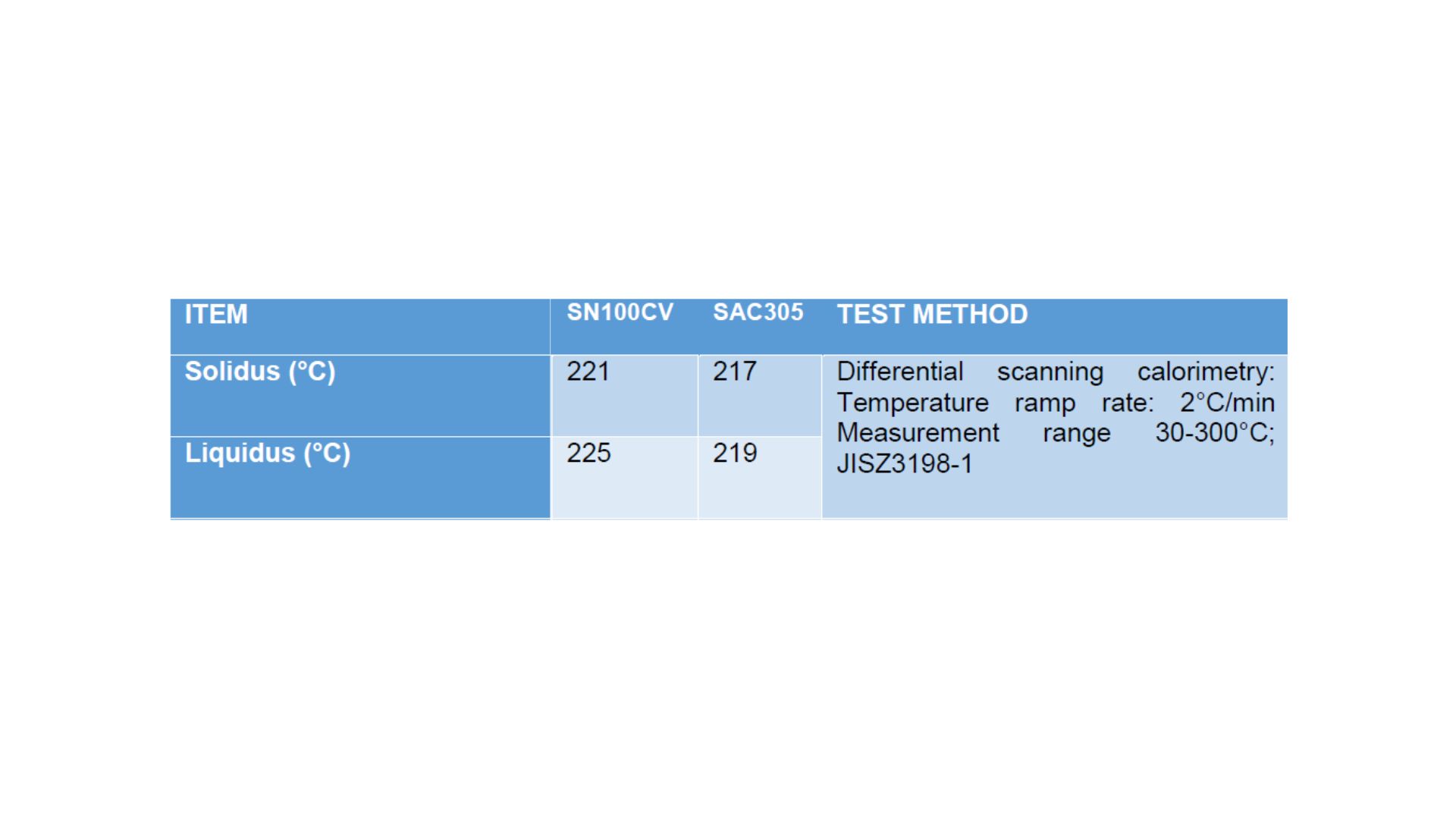

L’aggiunta dell'1,5% di bismuto permette di ridurre ulteriormente il punto di fusione di SN100CV® ad un intervallo compreso tra 221°C e 225°C.

Numerosi test effettuati dimostrano come SN100CV® sia una lega con alta stabilità termica con termini di resistenza alla trazione, pari o superiori,ai valori delle leghe standard contenenti argento, come SAC305.

Rispetto alle altre leghe, SN100CV® mostra una minore sensibilità alla metallizzazione dei PCB dopo i cicli termici grazie alla micro-aggiunta di nichel che stabilizza la struttura cristallina esagonale della fase Cu76Sn5 nell'intermetallico.

Nei test di invecchiamento su giunti di saldatura sottoposti a cicli di shock termici (-40 / + 125°C, 15 min.), si è potuto osservare che la lega SN100CV mantiene costante la sua struttura a grana fine dopo 500, 1000 e 2000 cicli.

Le micro-sezioni dimostrano che il danneggiamento dei giunti inizia ad essere evidente solo dopo oltre 2000 cicli ed in modo più rilevante nei giunti saldati con lega SAC305

Infine, un aspetto importante è la riduzione dei costi di produzione, poiché l’assenza di Argento nella sua composizione, rende la lega SN100CV significativamente più economica con costi inferiori fino al 20% sul prezzo di acquisto.

SN100CV è già utilizzata in tutto il mondo da diverse aziende con produzioni automotive
